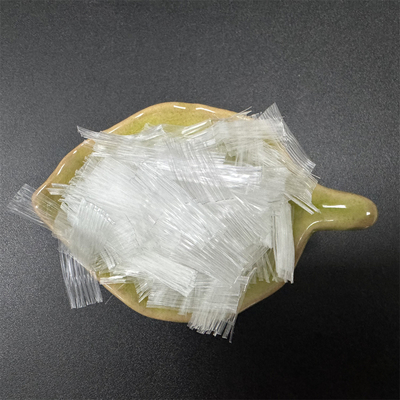

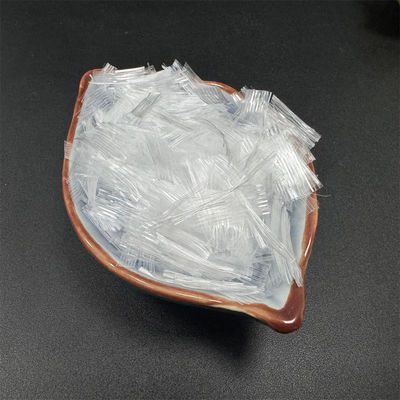

Fabrication de fibres de maillage en béton en polypropylène blanc pour projets de construction
Définition de la fibre de mailles en PP:
La fibre de maille de PP est une sorte de particules de polypropylène en tant que matières premières, grâce à un traitement spécial fabriqué à partir de fibres, elles sont entrelacées dans un réseau.L'ajout de cette fibre dans le béton ou le mortier peut contrôler efficacement le rétrécissement du plastique et les fissures de sédimentation, améliorer la résistance aux fuites, à l'écrasement et à l'impact du béton, améliorer la ténacité et la résistance à l'usure du béton,ce qui prolonge la durée de vie des bâtiments et réduit les coûts de maintenance.
Fonction de la fibre de mailles en PP:
1Augmenter la résistance aux fuites
2. Une endurance prolongée
3Améliorer la protection de l'acier
4. Augmenter la résistance aux fissures
5Augmenter la résistance au feu
6. Renforcer le sursaut et la fatigue
7Améliorer la résistance à la traction, à la flexion et au pliage
8Améliorer la déformation plastique
9Une forte résistance aux acides et aux alcalis et une bonne endurance
Fabrication à partir de fibres de mailles de PPInstructions de mise en œuvre:
1Longueur: En général, la longueur appropriée de la fibre ajoutée au béton est de 20 mm, et dans le béton pulvérisé de 10 mm.
2. Conception du rapport: Habituellement, la quantité appropriée de fibre au béton est de 0,9 kg/m3, et la couche imperméable du pont nécessite 1,35-1,8 kg/m3,et le béton pulvérisé dans le tunnel est également le même et les autres matériaux restent les mêmesLe rapport entre la fibre et le béton peut être déterminé par des essais à des fins spéciales.scories moulues et poudre de zéolite.
3Adoption de mélangeurs: le mélangeur à double axe horizontal est préférable et le mélangeur à cylindre autodroppeur peut également être utilisé.
4. Processus de mélange: les pierres broyées, les fibres et les sables sont mis dans le mélangeur successivement. Après avoir remué pendant deux minutes, la fibre se répandra complètement, puis ajouter du ciment et de l'eau et remuer normalement.L'ajout de matériaux peut également être mis dans comme d'habitude, mais le temps de remuement doit être prolongé de manière à ce que la fibre soit complètement mélangée.
5Temps de remuement: le but du remuement est de faire en sorte que la fibre soit entièrement répartie dans le monofilament ou le filet entièrement répartie,donc généralement le temps de remuer est de 2-3 minutes après l'ajout de polypropylène fibre-maillage.
Spécification de la fibre de mailles en PP:
| Matière première |
Polypropylène vierge à 100% |
Type de fibre |
Maillage à fibrillation |
| L'allongement de la fissure (%) |
10 minutes. Je vous en prie. |
Point de fusion (°C) |
160 |
| Densité |
0.91 |
Résistance à la traction (Mpa) |
560 minutes. |
| Diamètre de la fibre (mm) |
0.035 |
Longueur de la fibre (mm) |
12,19,38,54- Je ne sais pas. |
| Modules élastiques (Mpa) |
3500 minutes. |
Largeur (mm) |
5 |
| Résistance aux alcalis et aux acides |
Il est fort. |
Absorption de l'eau |
Je ne veux pas. |
Le certificat:
Votre message doit contenir entre 20 et 3 000 caractères!
